Markforged

◇Markforged(マークフォージド)はマサチューセッツ工科大学卒のGreg Mark氏によって2013年に設立された、
　長繊維ファイバーを実用化した最初の3Dプリンターメーカーです。
　実用レベルの強度や耐熱性をもつメイン材料のONYXと、洗練されたクラウドベースのソフトウェアにより
　製造業の冶具製造等の分野で幅広く導入が進んでいます。

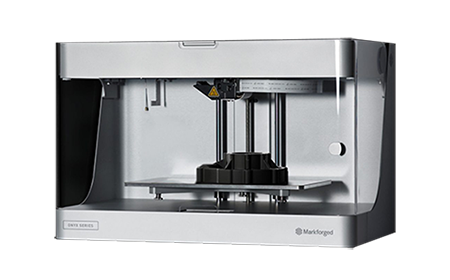

１）Onyx One / Onyx Pro

Onyx One
100万円未満

Onyx Pro
100～500万円未満

※製品は、改良のため予告なしに、外観・仕様等を変更させていただく場合がございます。

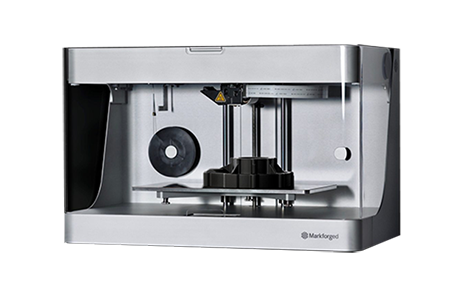

２）Mark Two

◇カーボンファイバー対応のコンポジット積層
　デスクトップタイプで強度・耐熱性の高い造形を実現

◇一般オフィス内での3Dモデル出力を可能としたコストパフォーマンス重視のデスクトップ型3Dプリンターです。
　使えるコンポジット材料の種類が多く、強度耐熱ファイバーグラスやケプラーなどで強度の高い造形物が出力できます。

◇他に類を見ない高性能な材料
　強靭なナイロンに微小なカーボンを加え強化した「Onyx」を中心に、補強材としてケプラー、カーボンファイバー、
　強度耐熱ファイバーグラス等の特徴ある材料が使えます。

◇精密なデザイン
　Mark Twoは積層ピッチ最小0.1mmの精度で造形可能です。
　造形精度、造形テーブルの設置精度が極めて高い為、造形を中断して、インサート造形することが可能です。

◇Mark Twoの主な仕様

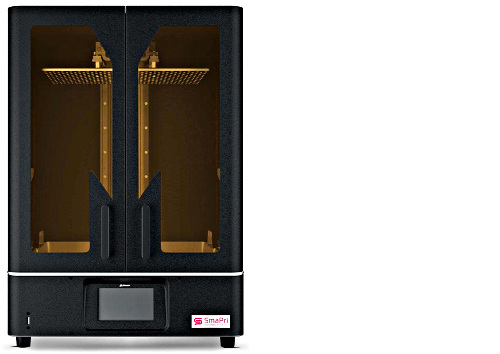

SmaPri Sonic 8K XM

＜スペック＞
　・方式8K モノクロLCD（液晶）方式
　　　出力サイズW330 X D185 X H400 mm
　　　XY 解像度43μm
　　　Z解像度10μm
　　　本体サイズW480 X D450 X H610 mm
　　　本体重量37Kg

＜レジン種類＞
　・一般工業用
　　　白、黒、透明、グレー

　・ABSライク
　　　透明

　・ゴムライク
　　　柔らかタイプ（透明）
　　　固めタイプ（白）
　　　弾性タイプ（黄透）

　・キャスト（鋳造）
　　　ピンク
　　※ABSライクレジンはリアルABSとリアルPPの中間的な材料特性となり非常に靭性があるレジンです。

　　本体価格：1,275,000円
　　※導入教育費用等は別途

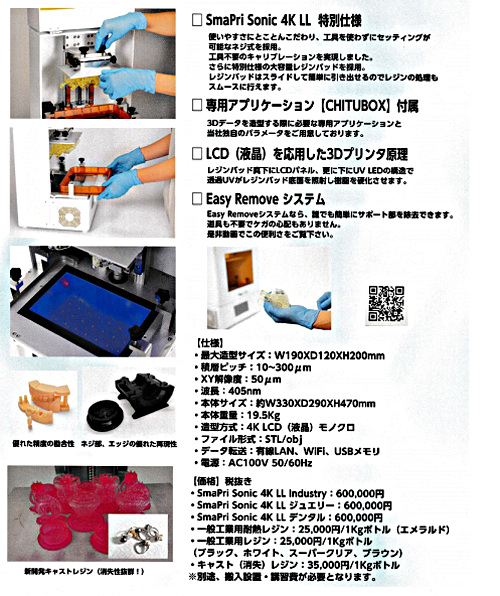

SmaPri4K

◇４K液晶タイプ　光造型３Ｄプリンター
　・超高速／超高精度／低価格！

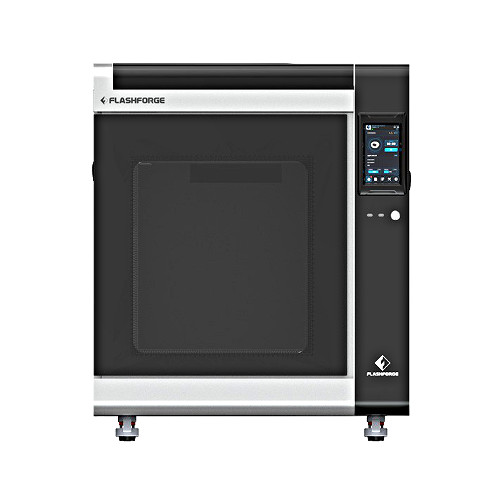

Creator4S

◇大型サイズの造形を実現
　Creator4Sは、造形サイズが400×350×500mmと非常に大きく、大型の造形が可能です。
　従来の3Dプリンターでは、大型モデルを造形するためには分割が必要でしたが、Creator4Sでは分割すること
　なく一体化した状態で造形することができます。

◇カーボンファイバーから一部のスーパーエンプラまで対応
　Creator4Sは約20種類のフィラメントに対応しています。
　また、最大360℃(Extruder-HS使用時)まで加熱できるノズルを搭載しているため、造形が難しいカーボン
　ファイバー、ナイロン、一部のスーパーエンプラなどの素材に対しても、安定した造形ができます。
　※Extruder-HTの最大ノズル温度は320℃

◇反りを抑える庫内温度調整
　庫内温度を保つために、ヒートチャンバーを搭載し、最大65℃まで温めることができます。
　その結果、造形中も一定の温度を保ちながら印刷が進められるため、ABSなど収縮の大きい材料に対しても、
　反りを抑え安定した造形を実現しました。
　※ABS樹脂の推奨出力サイズ：W350mm x D300mm x H350mm

◇オートレベリング機能
　16点のメッシュベッドレベリングにより、プラットフォームの水平を補正します。
　そのため、手動でのレベリングを採用している3Dプリンターよりも作業効率が上がりました。

◇安定と精度で生産を最大化する3Dプリンター
　FLASHFORGE製FFF方式の最上位モデルで、最終製品製造まで対応した業務用3Dプリンターです。
　カーボンファイバーから一部のスーパーエンプラまで幅広い素材に対応しています。

◇独立型デュアルエクストルーダー
　独立型でダイレクト方式のデュアルエクストルーダーを採用しています。
　左右に独立して稼働するエクストルーダーを搭載しているため、多様な造形が可能です。

◇幅広いサイズに対応
　SIMSCANはスキャン範囲が410×400mmあり、広範囲なエリアを測定することができます。
　また、11本の青色クロスレーザーと単一の青色レーザー(ディープホールモード)、さらに、
　7本の平行青色レーザーが搭載されており、高解像度な測定ができます。
　その為、ディテールの細かい小さな造形物から大型な造形物まで正確かつ高解像度なスキャン結果が得られます。

◇スプレーなしで光沢物をスキャン
　既存の非接触式の3Dスキャナーは、光沢のある対象物や黒い対象物をスキャンする場合は粉末スプレーを塗布して、
　計測する必要がありました。
　SIMSCANを使えば、粉末スプレーなしでスキャンできるので、測定作業を効率化することができます。

　本体価格：100万円台

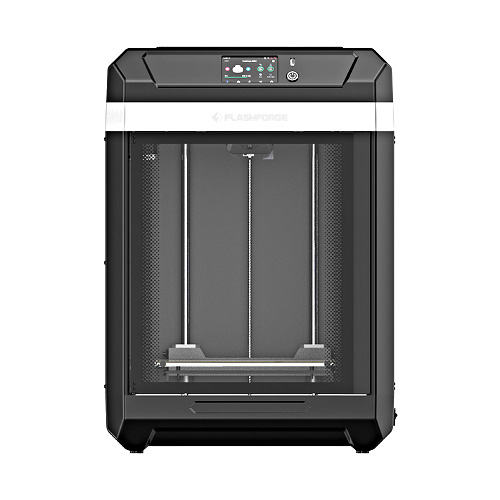

Guider3

◇さらに高速化したGuider3

コンパクトな筐体で大容量の造形サイズ
　本体のフレームはアルミニウム、筐体には軽量で耐久性の高いABSやアクリル板を採用したことで、従来機の「Guider2」よりも
　10%の軽量化に成功。
　また、コンパクトで軽量な筐体でありながら、Guider2よりも21%拡大した300×250×340mmの造形スペースを確保しました。

　Core-XY構造による高速印刷

　最高250mm/sの造形速度

　コンパクトな筐体で、大容量の造形スペース

　コンパクト設計でありながら300×250×340mmの造形サイズを確保

　押出不良の減少

　フィラメントの送り出しを強化したことで、送り出しがスムーズに

　本体価格：\495,000 (税込)

( HOME )

３Ｄスキャナ/測定器

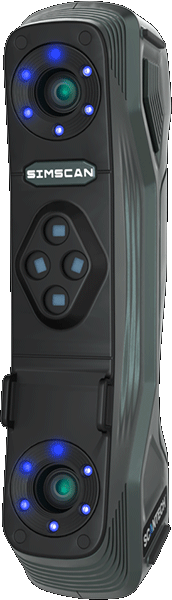

SIMSCAN

◇軽量で携帯性抜群
　SIMSCANの重量はわずか570gと、ハンディ3Dスキャナーの中でも最軽量クラスの軽さとなっています。
　また、サイズも203×80×44mmと、500mlペットボトルサイズの大きさなので、片手で使用できます。
　専用ケースも付属されており、持ち運びもしやすいため、様々なモノづくりの現場で使用されています。

◇狭い場所でも測定可能
　従来の工業用3Dスキャナーでは狭いエリアや構造物の裏側や死角などのスキャンは困難でした。
　しかし、SIMSCANは手持ち式で小型サイズになったため、測定が難しいエリアでのスキャンが可能となり、構造物の
　隅々までデータを所得できるようになりました。

◇ワークフローの効率化
　SIMSCANは202万点/秒のスキャンスピードで測定し、スキャンデータは瞬時にメッシュデータに変換。
　さらに、データの取得が完了すれば、CADソフトやリバースエンジニアリングソフトにすぐにインポートすることが
　できるため、測定からファイル変換までの一連の流れを効率化することができます。

◇高精度3Dスキャン
　最高0.020mmの精度、最高0.025mmの解像度と、高い再現性を誇るため、検査およびリバースエンジニアリング
　などのニーズに対応しています。
　・最高精度：0.020mm
　・容積精度：0.020mm＋0.040mm/m
　・解像度：0.025mm

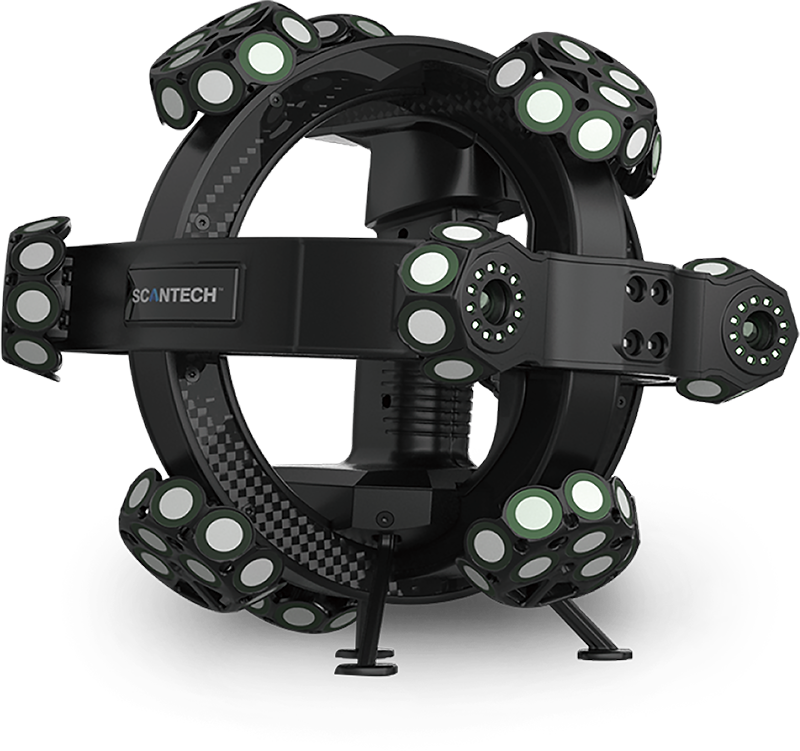

TRACKSCAN-P42

◇TRACKSCAN-P42はマーカーレスで高精度な3Dデータを取得できるハンドル型3Dスキャナーです。
　高速スキャン、高解像度スキャン、ディープホールスキャンの3つの作業モードを自由に切り替えられるため、
　あらゆるスキャン状況にも対応可能です。
　また、M-Track光学式トラッカーを用いることにより、測定範囲を大幅に拡張できるため、品質管理・製品開発・
　リバースエンジニアリングなどの幅広いニーズに応えることができます。

◇マーカーを必要としないハンドル型3Dスキャナー
　TRACKSCAN-P42はマーカーを必要とせずに形状を瞬時に取得することができるため、作業効率が大幅にアップしました。

◇多種多様なスキャン機能
　17 本のクロスブルーレーザーによる高速スキャンモードで、最大190 万回/ 秒の高速スキャンを実現。
　ディテールの細かい造形物については7本の平行ブルーレーザーによる高解像度スキャンモードで高精度な測定が可能です。
　さらに、深穴や死角など測定が困難なエリアでは、1 本のブルーレーザーによるディープホールスキャンモードでの計測が
　できます。
　・精度：0.025mm
　・最大体積精度 (9.1m3) ：0.064mm
　　　　　　　　(16.6m3)：0.078mm
　・最高解像度：0.020 mm

◇大型対象物でも高精度スキャン
　M-TRACK 光学式トラッカーを追加することによって測定範囲を更に拡大できます。
　また、常にトラッキングしながら対象物をスキャンできるため、車のような大型の対象物に対しても精度の高い形状取得を
　実現しました。

◇強力な干渉防止機能
　TRACKSCAN-P42は強力な干渉防止機能が搭載されているため、直射日光や熱変動による干渉に抵抗し、あらゆる環境下でも
　正常に計測することができます。
　さらに、黒色や光沢のある素材のような測定が難しい素材に対しても粉末スプレーなしで計測することが可能です。

◇機種名：TRACKSCAN-P42
　スキャンモード：高速スキャン、34本クロスブルーレーザー
　高解像度スキャン：7本平行ブルーレーザー
　ディープホールスキャン：1本ブルーレーザー
　レーザー本数合計：42本
　精度※：0.025 mm
　最大スキャン速度：1,900,000 点/秒
　最大スキャン幅（ワンフレーム）：500 mm × 600 mm
　レーザー種類：ClassII
　最高解像度：0.020 mm
　最大体積精度※：9.1 m3　0.064 mm、16.6 m3　0.078 mm
　焦点距離：300 mm
　被写界深度：400 mm
　出力形式：pj3, asc, igs, txt, mk2, umk, stl, ply, obj
　入力形式：pj3, pjs, asc, igs,txt, mk2, umk, refxml, stl, ply, step
　動作温度範囲：-10°C - 40°C
　インターフェース：USB 3.0
　推奨PCスペック：CPU:i7-8750H以上、RAM:32GB以上(64GB推奨)、
　GPU:NVIDIA GTX1050Ti(4GB)以上 (AMD社GPUは対応しておりません)
　ソフトウェア：スキャンソフトTViewer、無償測定ソフト
　所得済み特許：CN204329903U, CN104501740B, CN104165600B, CN204988183U,
　　　　　　　　CN204854633U, CN204944431U, CN204902788U, CN105068384B,
　　　　　　　　CN105049664B, CN204902784U, CN204963812U, CN204902785U,
　　　　　　　　CN204902790U, CN106403845B, CN209197685U, CN209263911U,
　　　　　　　　CN106500627B, CN106500628B, CN206132003U, CN211121096U,
　　　　　　　　US10309770B2, KR102096806B1,EP3392831A4
